《雙颱合輯》EP.4 ─ 氣象雷達回波

「啊~雷達!」回波
我們常常會在氣象播報中看到主播用「雷達回波圖」來說明下雨的區域...
...完了又是這種老套的開場白
...接下來又會問:「你知道雷達回波圖是怎麼來的嗎?」

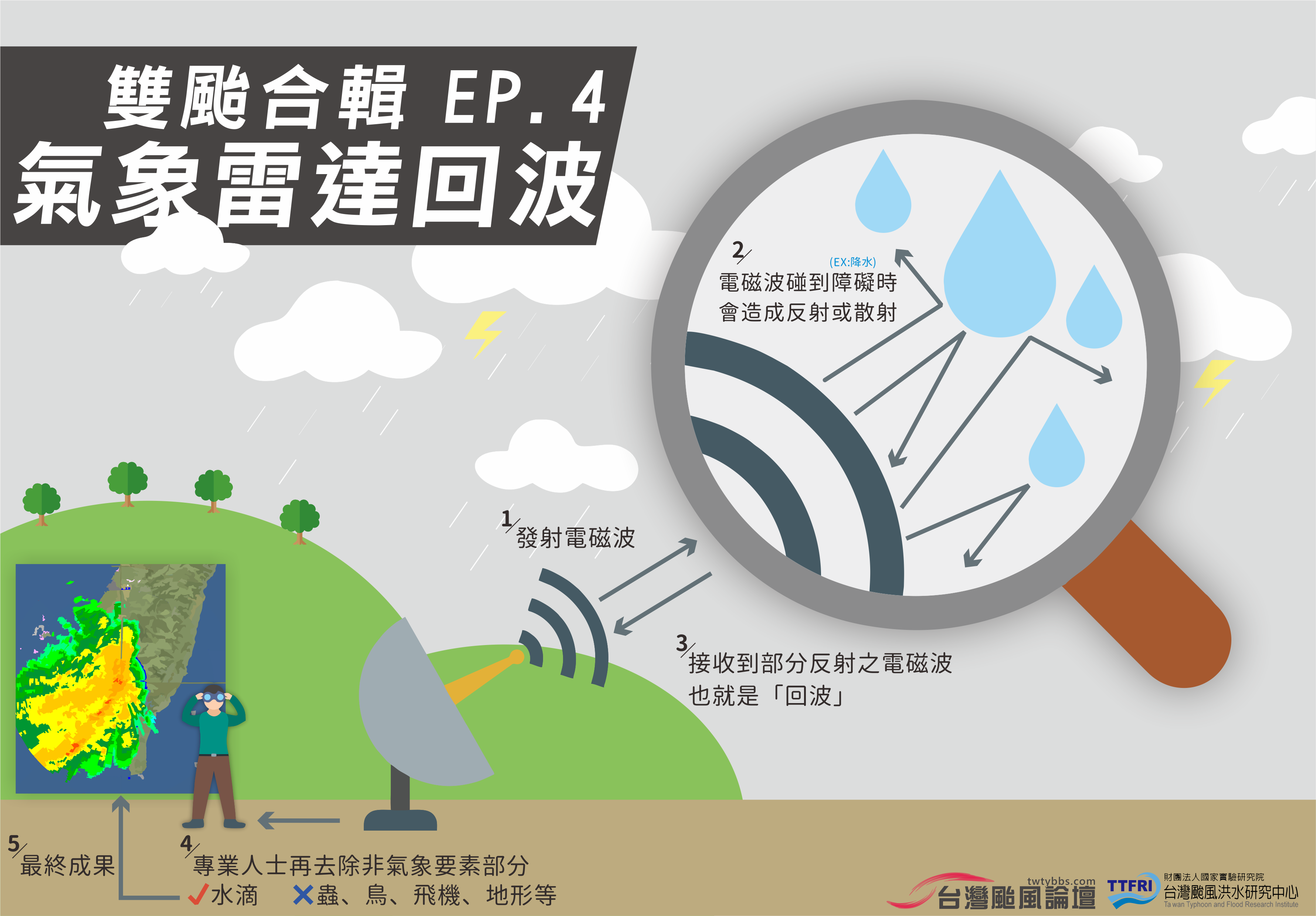

◆1
現階段的氣象雷達多半是使用脈波(Pulse)方式發射電磁波
也就是雷達只發射一小段很短的時間(通常是百萬分之幾秒)
接下來"聽"(不發射)一長段時間
之後再發射一小段時間,如此循環重覆
每一秒鐘可以重覆幾百次到幾千次

◆2

當雷達發射電磁波之後
電磁波在大氣中如果碰到物體(如水滴、雪花、冰晶、蟲、鳥..等)
就會產生穿透吸收散射反射等交互作用

◆3

其中一部份電磁波會沿著雷達波原本行進方向的反方向回到雷達
當雷達在"聽"的時候接收到這些電磁波
就可以知道物體相對雷達的方位與距離

◆4

這些資訊再經由專業人員分析
去除非氣象要素的部份(如蟲鳥、飛機、地形)之後
留下的就是大氣中"水象物體"的資訊,也就是『回波』。

◆5

最後再輸出成各位熟悉的"雷達回波圖"囉~

延伸閱讀:http://www.ttfri.narl.org.tw/sp/?p=1833
