JMA向日葵8號衛星出類拔萃,不僅解析度翻倍,16個波道每10分鐘就截取1張,其中3個可見光波道還可合成全彩照片。但是你們想按照JMA官方指定方式,下載3個超大檔案、軟體解碼轉換、裁切出小部份、再合成出全彩照片嗎?一般要合成RGB照片起先想到的是Adobe Photoshop,但除非是工作或學業用途,你們會為了照片三合一而每月花費9.99美元嗎?

Noul 2015-05-10 0530Z.jpg
颱風紅霞巔峰照

Meow在此要讓大家簡簡單單合成向日葵8號衛星全彩雲圖,而且零成本、零負擔、不馬虎。美國國立衛生研究院基於Java開發了一套叫做ImageJ的跨平台公有領域軟體,可讓用戶操作一系列影響處理,包含這邊會用到的合成技術。如果沒有Adobe Photoshop,ImageJ是最好的選擇。

安裝好所需軟體後請下載由RealEarth™提供的圖檔,但只會保留3天:

  1. https://re.ssec.wisc.edu/proxy/image.php?products=HIMAWARI-B03_20150707_020000&width=720&height=480&center=15,140&zoom=7&labels=lines

  2. https://re.ssec.wisc.edu/proxy/image.php?products=HIMAWARI-B波道_年月日_時分秒&width=寬&height=高&center=北緯,東經&zoom=縮放&labels=lines
複製代碼


波道:可指定01到16,可見光RGB)分別對應030201,13是常用的紅外線波道。
時間:請使用UTC時間。
寬高:最高可達1136。
經緯:可達小數後1位,前面加負號即變成南緯或西經。
縮放:可見光波道可達7,其餘13波道可達6。
移除&labels=lines即移除邊線。

請務必確認當時系統中心位置再下載,最好分別命名rgb。如果覺得長寬1136像素不符需求,可下載4張位置不一樣的圖拼接,中心向外延伸5.5度成效最好。下載後請先比對3張圖有無偏差,如果偏差很明顯,合成後會有很多雜點甚至會出現彩虹,就得嘗試下載另一時間的圖檔。

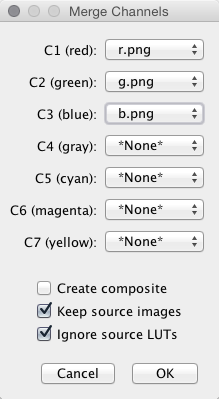

下載後執行ImageJ,開啟那3個可見光雲圖的檔案,最好按照RGB順序開啟。點選Image > Color > Merge Channels...會出現以下視窗:

Merge Channels.png

請為C1、C2、C3分別選擇已開啟的RGB圖檔,下方3個選項勾不勾選都不影響合成效果,但最好勾選第2個。點選OK以後就會看到合成後的全彩圖像了,而且真的是彩色的。

帝汶海

存檔請點選File > Save As,會有一系列檔案格式可選擇,建議使用PNG,這是所有無損格式之中最小的。有時輸出後的圖檔看起來有層白色壓住,如果覺得不舒服可斟酌修改,Meow自己會加黑10%,如果太暗會增加曝光10%。

進階版

中國颱風論壇會員Nasdaq提供了基於Python寫成的腳本,可自動生成向日葵8號衛星全彩可見光雲圖。下載附件解壓縮後請放Generator.py到想要生成圖檔的檔案夾,然後以Python的IDLE執行Generator.py並點擊Run Module,就會開始生成圖檔。

Generator.py.zip (736 Bytes, 下載次數: 12)

請確認已安裝Python最新正式版並也安裝了Pillow,如果執行from PIL import Image語法不出錯就理應成功了。

以下語法可修改的部份以中文註釋,除時間前面不添加0以外,其他和基礎版的說明一致。

  1. width=720, height=480

  2. width=寬, height=高
複製代碼


  1. start_time=datetime(2015,7,7,2,0,0)
  2. end_time=datetime(2015,7,7,2,0,0)
  3. num = (end_time - start_time) // timedelta(minutes=10) + 1
  4. time = start_time
  5. for i in range(num):
  6.     #make_RGB(time.strftime('%Y-%m-%dT%H%M%SZ.png'), (15,140), 7, time)
  7.     #ssec_download(time.strftime('%Y-%m-%dT%H%M%SZ.png'), 'HIMAWARI-B13', (15,140), 6, time)
  8.     time = time + timedelta(minutes=10)

  9. start_time=datetime(年,月,日,起始時,起始分,0)
  10. end_time=datetime(年,月,日,終止時,終止分,0)
  11. num = (end_time - start_time) // timedelta(minutes=10) + 1
  12. time = start_time
  13. for i in range(num):
  14.     #make_RGB(time.strftime('%Y-%m-%dT%H%M%SZ.png'), (北緯,東經), 縮放, time)
  15.     #ssec_download(time.strftime('%Y-%m-%dT%H%M%SZ.png'), 'HIMAWARI-B##', (北緯,東經), 縮放, time)
  16.     time = time + timedelta(minutes=10)
複製代碼

移除其中一個#可選擇合成全彩圖像或從單一波道下載;起始時間和終止時間一致就只會生成單一圖像。
